Resumen ejecutivo

El escenario ilustrativo de ensamble PCBA parte de 13.5 días de lead time, 5.0 % de scrap total y 3.1 % atribuido a torque alto.

El caso prueba si la evidencia de medición y los experimentos diseñados pueden acotar la hipótesis de mejora antes de cualquier liberación de planta o afirmación de ahorro.

Mi alcance

Elaboré el caso DMAIC y su evidencia analítica: charter, VSM, MSA, capacidad, ANOVA, DOE factorial 2², optimización de respuesta, PFMEA, Plan de Control, modelo financiero y hoja de sostenimiento.

Qué construí

01
Enmarcar el problema mediante charter, CTQ, VSM actual y supuestos financieros proyectados explícitos.
02
Calificar el sistema de medición de torque, cuantificar la brecha de capacidad y separar la evidencia muestral de la línea base financiera anual.
03
Usar ANOVA y un DOE factorial 2² para probar factores, revisar diagnósticos y proponer una condición operativa centrada.
04
Tratar el piloto de 30 piezas como evidencia exploratoria y trasladar a Control los gates pendientes de estabilidad, PPAP, Finanzas y validación en planta.

Arquitectura y flujo de datos

El flujo avanza solo cuando la evidencia respalda el siguiente gate: desde adecuación de medición hasta análisis de factores, piloto y transferencia controlada.

01
Definir
Charter, VOC/CTQ, alcance, VSM, cronograma y COPQ proyectado enmarcan la decisión.
02
Medir
Pareto, Gage R&R, normalidad y capacidad inicial establecen la evidencia de medición y desempeño.
03
Analizar + Mejorar
ANOVA, DOE factorial, diagnósticos y optimización de respuesta acotan una condición operativa propuesta.
04
Controlar

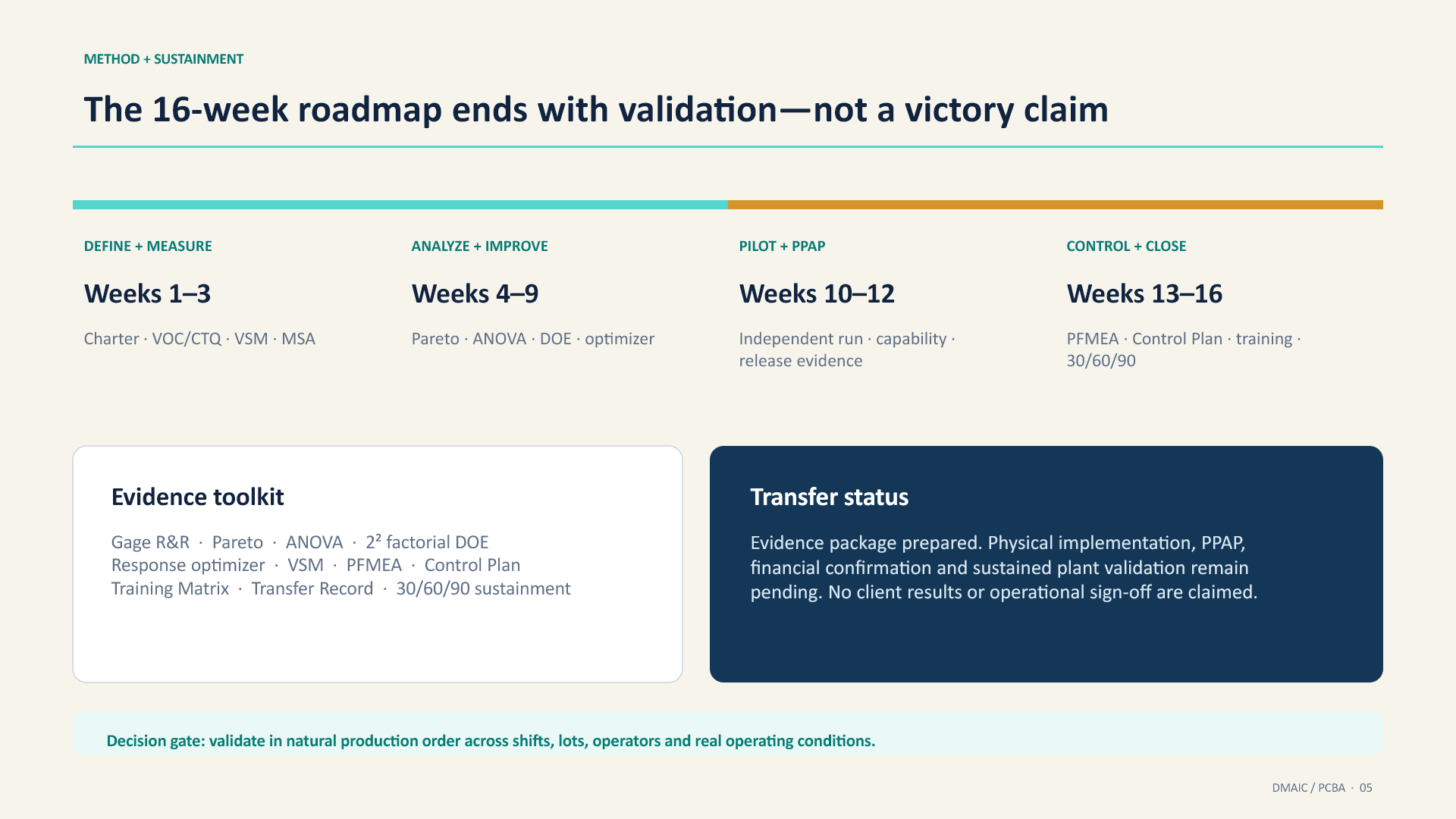

La evidencia exploratoria del piloto alimenta PFMEA, Plan de Control, capacitación, transferencia y validación 30/60/90.

Evidencia por fase y gates de liberación

La muestra ilustrativa contiene 100 observaciones; Torque Alto representa 62 %. Este denominador no es intercambiable con el 3.1 % anual usado en el modelo financiero.

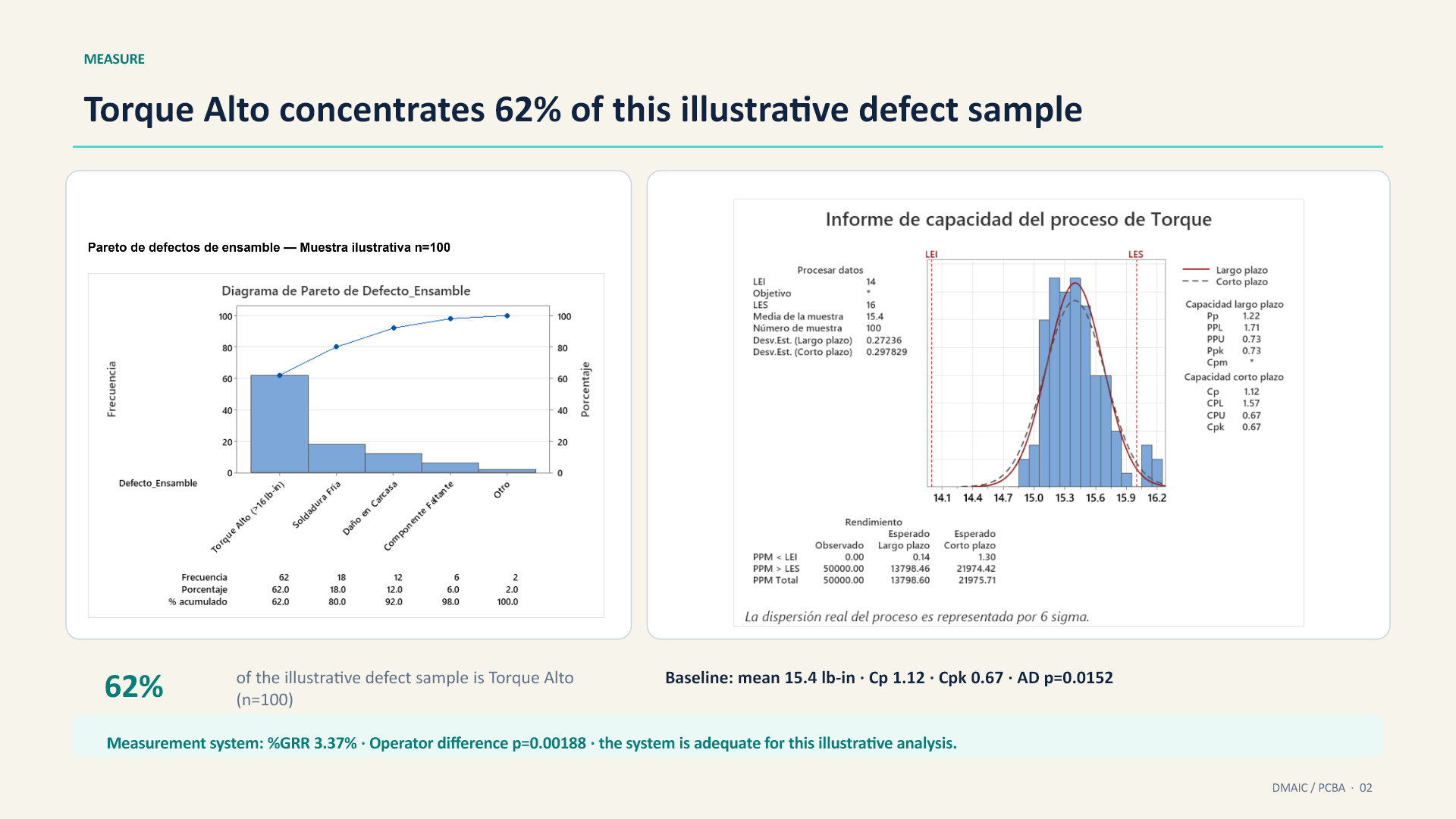

Gage R&R reporta 3.37 % de GRR total. La capacidad inicial reporta media 15.4 lb-in, Cp 1.12, Cpk 0.67 y Anderson–Darling p=0.0152.

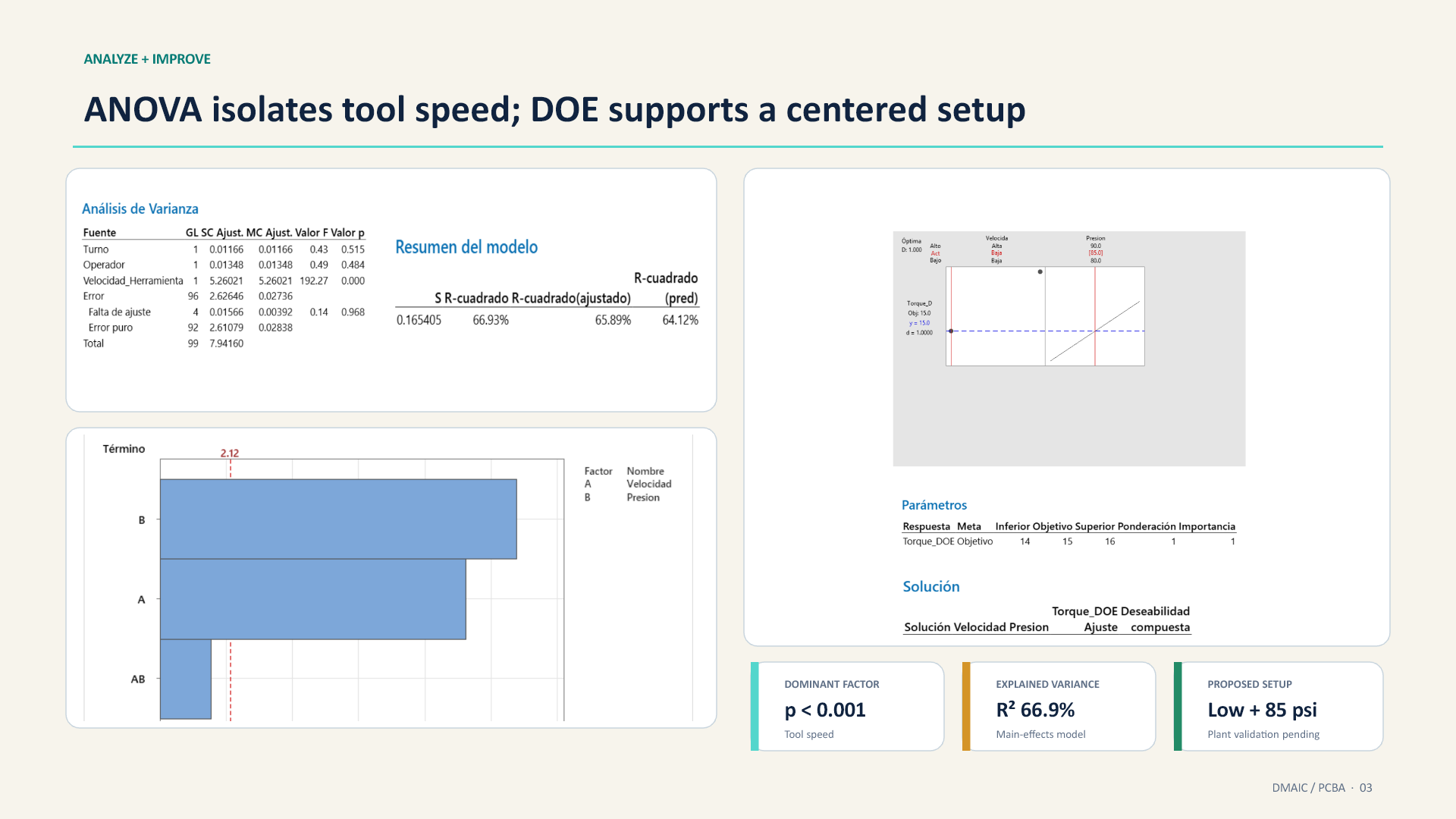

ANOVA identifica velocidad de herramienta con p<0.001 y R²=66.93 %. El DOE factorial y el optimizador respaldan una configuración propuesta de velocidad baja / 85 psi con torque ajustado de 15.000 lb-in.

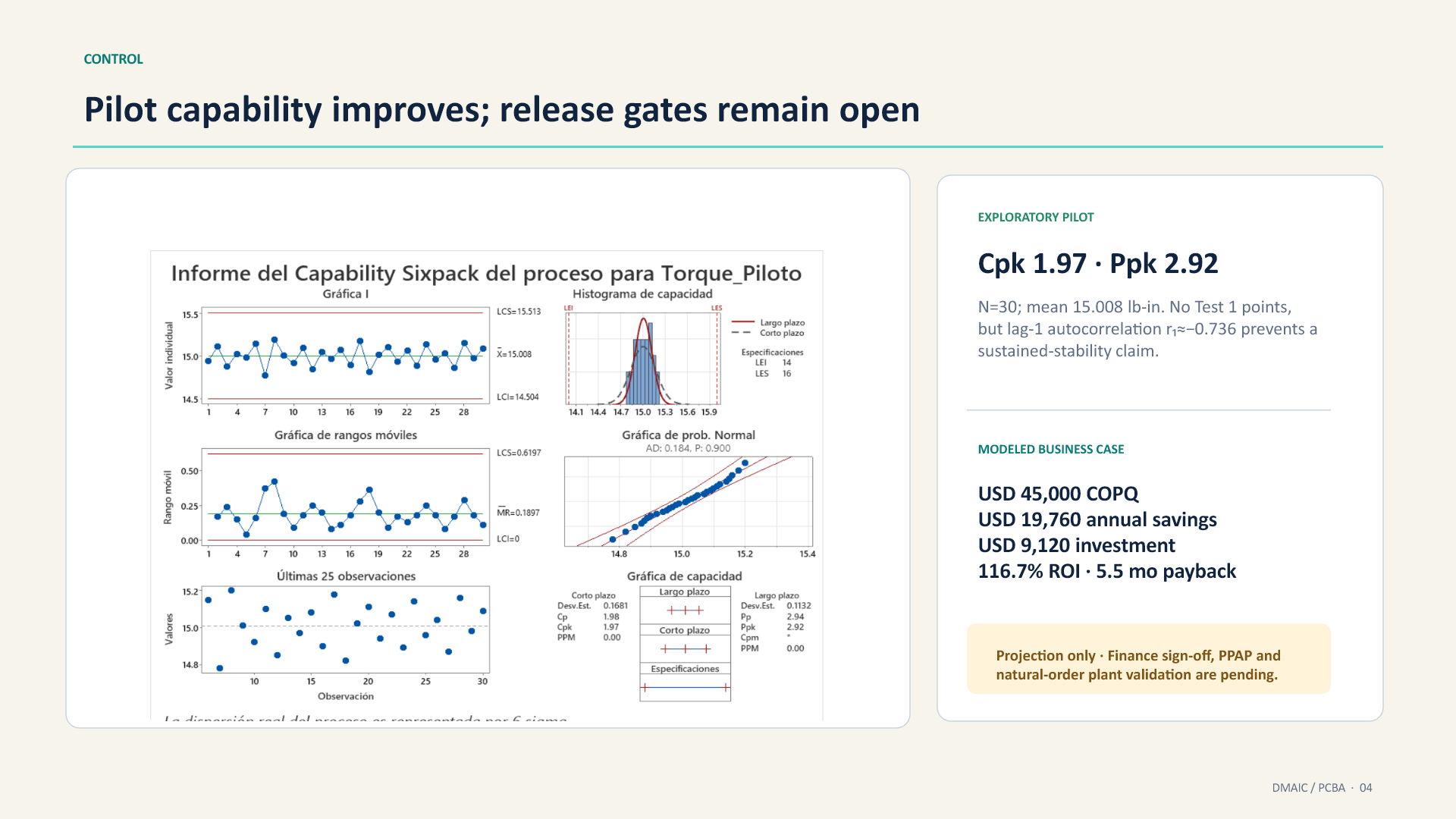

El piloto de 30 piezas reporta media 15.008 lb-in, Cpk 1.97 y Ppk 2.92, pero la autocorrelación lag-1 cercana a −0.736 impide afirmar estabilidad sostenida.

Diapositiva 1 de 5

Marco de resultados

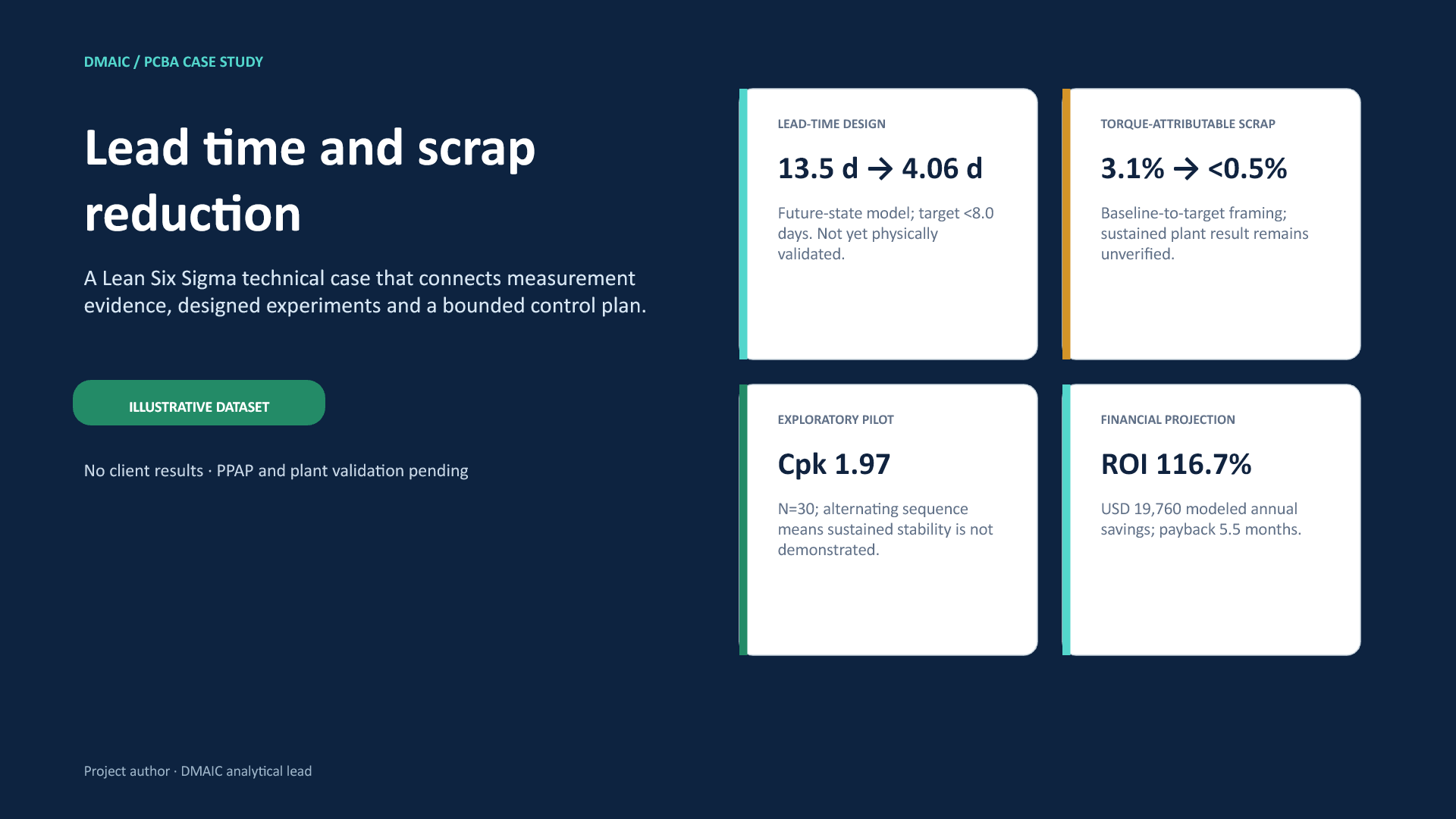

Objetivos, evidencia exploratoria del piloto, ROI proyectado y límites explícitos.

Abrir diapositiva en resolución completa

Evidencia orientada a decisión

Cada métrica declara qué respalda y qué permanece sin verificar.

62%

Participación de Torque Alto

Representa: Su participación en la muestra ilustrativa de 100 defectos.
Por qué importa: Prioriza torque como foco crítico de calidad para profundizar el análisis.
No demuestra: No prueba causalidad en planta ni equivale a la atribución anual de 3.1 %.

Cpk 0.67

capacidad inicial

Representa: Capacidad bajo modelo normal para la muestra ilustrativa de torque n=100.
Por qué importa: La especificación centrada no se cumple en la línea base.
No demuestra: La normalidad se rechaza con p=0.0152, por lo que el modelo subestima el problema observado en la cola.

Cpk 1.97

piloto exploratorio

Representa: El piloto ilustrativo de 30 piezas bajo la configuración propuesta.
Por qué importa: La media se alinea estrechamente con la predicción de 15.000 lb-in.
No demuestra: La alternancia y r₁≈−0.736 implican que no se demuestra estabilidad productiva sostenida.

116.7%

ROI proyectado

Representa: USD 19,760 de ahorro anual modelado frente a USD 9,120 de inversión.
Por qué importa: Vuelve inspeccionables los supuestos financieros antes de aprobarlos.
No demuestra: No son ahorros realizados; faltan validación de Finanzas y ejecución en planta.

Límites honestos

El caso completo usa un dataset ilustrativo. No se afirma ningún resultado de cliente, producción o planta certificada.
Lead time de 4.06 días y scrap menor a 0.5 % son objetivos de diseño, no resultados operativos logrados.
La configuración propuesta de velocidad baja / 85 psi requiere confirmación en orden natural de producción, entre turnos, lotes, operadores y condiciones reales.
Los índices de capacidad del piloto siguen siendo exploratorios hasta completar independencia, estabilidad, muestra ampliada y PPAP.
ROI y payback son proyecciones basadas en supuestos declarados; falta aprobación de Finanzas.

Fuente y procedencia

El caso público está delimitado por el reporte técnico de 38 páginas y su huella SHA-256.

Ver procedencia completa

Archivo de evidencia: /reports/Proyecto-DMAIC-FINAL.pdf
SHA-256: 1F770A1BB0D1A2E70A6F18D25CCE2927F04A41F2BA6ACA6BD358CF7E11D49606
Fecha de evidencia: 2026-08-20
Documentos consultados: Proyecto DMAIC FINAL.pdf — 38 pages
Licencias: Evidencia de portafolio creada por el autor. No se afirma licencia de datos externos ni de código abierto para el reporte.
